DIY取付可能なタッチパネル式の全自動 細霧冷房装置です。
濡れないような細かいミストを放出して、気化熱でハウス内の温度を下げます。
「日中」「乾いた時だけ」自動で動作して、ミストを放出します。
（時間や乾き具合は もちろん設定変更可能）
インターネットに繋がって、スマホ操作・確認できます。
夏に大活躍ですが、春、秋、冬も飽差管理をすることで生育がすごく良くなったり、ハダニが出にくくもなります。
DIY 細霧冷房の特長
超微細ノズル 濡れないミスト
水道水の数倍に高めた高水圧で、
φ0.1mmの超微細ミストノズルから水を噴射します。
超微細な水滴は地面や葉に落ちる前に蒸発。
気化熱でハウス内温度を低下させます。
タッチパネルディスプレイ
複雑な動作設定もタッチパネルにより、簡単に設定。
何時から何時まで、ミストを放出するか、など
タッチパネルなので、直感的に動かせます。
スマホ確認・操作可能
インターネットに繋がることで、
スマートフォンやパソコンから 動作状態が確認できます。
今日、何回ミストを放出しているんだろう…？ などの疑問も、
ハウスへ行かずに確認できて安心です。
DIYで消耗品交換が可能
ホースや微細ノズル、センサー等の消耗部品のほとんどを
交換できるようにしました。
一部が壊れただけで、装置全部が使えなくなるのは非常に悔しい。
そんな思いをしたくないので、消耗品交換をすることで
末永く使えるようにしました。
動作可能環境
- 単相200V
- 水道水
DIY細霧冷房の取り付け方
ここでは、ざっくりと簡単な説明を行います。
取付方法を詳しく知りたい場合は、専用ページやYoutubeがあります。
- 200Vコンセントが近い
- 蛇口が近い
- WiｰFiが届く
これらの場所にポンプ、制御盤を設置します。
ポンプは水平になるよう設置します。
地面より少し高くなるよう、コンクリートブロックの上に置いたりするのもオススメ。
微細ミストが出るノズルは、数珠繋ぎになっています。
すごく小さな穴が空いたノズルは、耐圧ホースに繋がり、
それが数十個くらい数珠繋ぎになって、ポンプに繋がります。
放出ラインは、作物を栽培している真上ではなくて、通路上にすることをオススメ。
設置やメンテナンスの作業性がすごく良くなります◎
耐圧ホースを切断し、切断部のバリを取ります。
切断、バリ取りは専用工具を同梱しています。
耐圧ホースの切断長さは、ハウスの長さによって異なります。
予め、メモを書いてイメージ図を作ってから作業しましょう。
開発者 悠々私が作ったイメージ図をページの下に貼っておきます。
良ければ参考にしてください！
ジョイントに耐圧ホース、微細ノズルを取り付けます。
全部をつなげてしまうと、この後の取り付け作業がやりにくくなります。

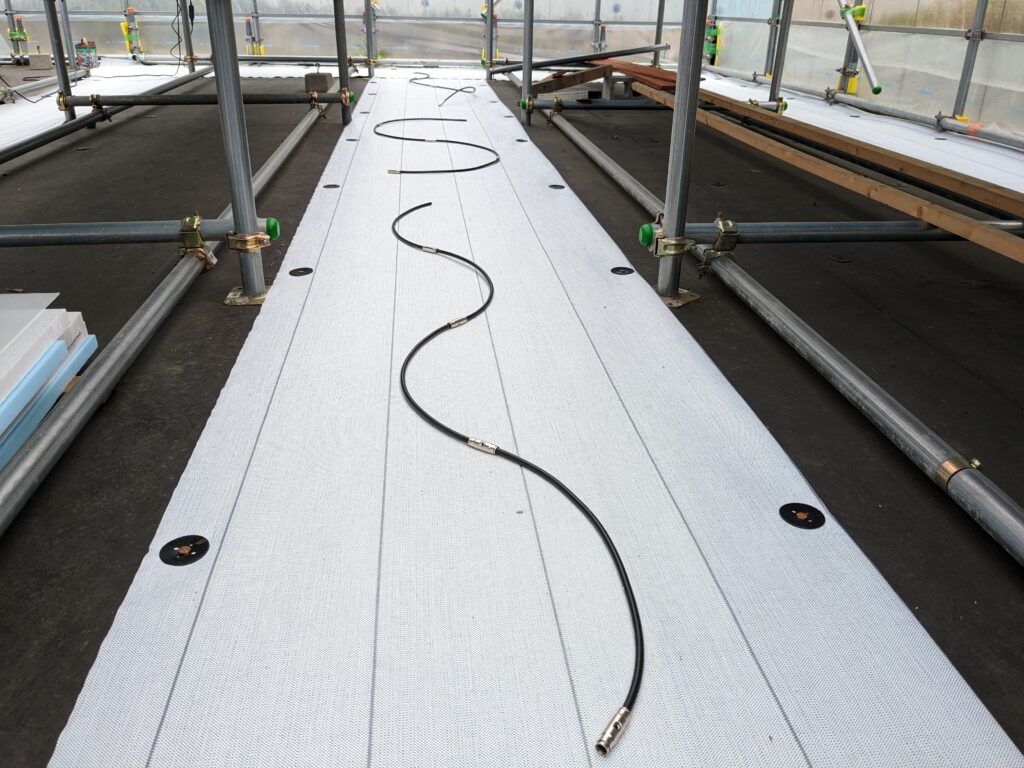

4本繋げたセットを5セット…のように、分割して、繋ぐことをオススメします。
色々な形状。L型、T型、I型
耐圧ホースと微細ノズルが
取付けられる

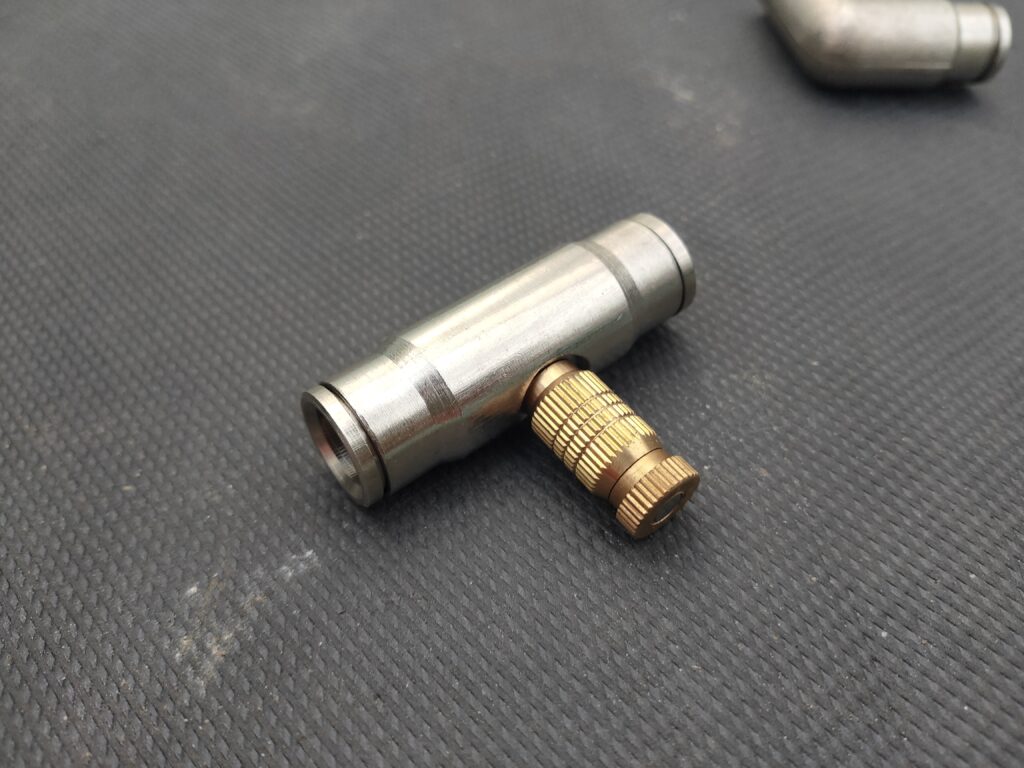

末端のジョイント
二重パッキン、ノズルを取り付けます。
ノズルはネジ形状になっていて、手で締め込むことで、取り付けられます。
現在、ホースの中には、ゴミやチリが入っているかもしれません。
このまま通水してミスト放出が出来ますが、その前に、一度通水してホース内の洗浄をしましょう。
末端だけノズルを取り付けずに、置いておきます。
これまでに作ったホースのセットをハウスに取り付けましょう。
メンテナンスのしやすさを除けば、高い位置に取り付ける程、ミストが蒸発しやすくなります。
ノズルから出たミストは、放出後1m以内でパイプや作物、遮光シートに当たると水滴になります。
ハウス上部に取り付けやすい対象が無ければ、マイカ線などを張り、
線に沿わせて耐圧ホース＆ノズルを固定します。

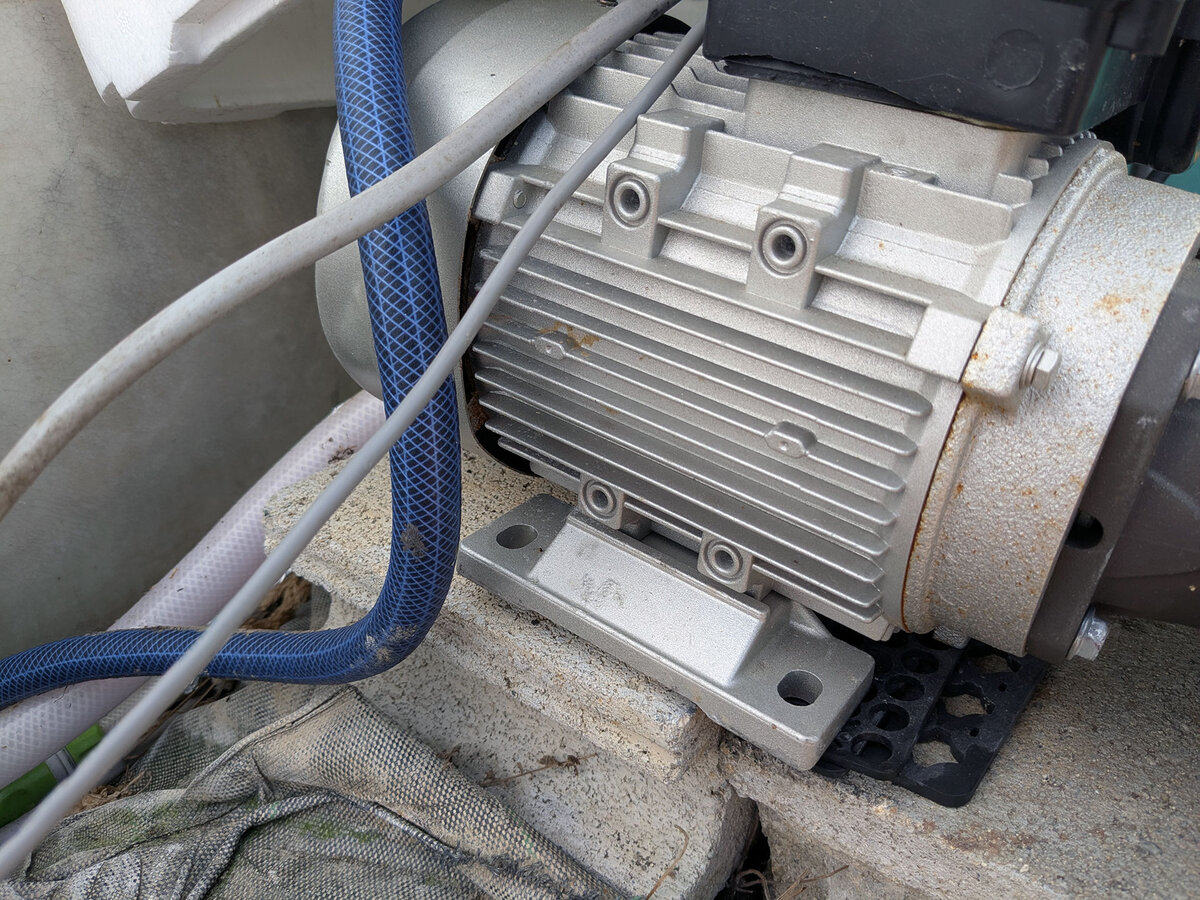

高圧ポンプと耐圧ホースを繋ぎます。
L型、T型のジョイントを使って、これまでのホースへ繋ぎます。
高圧ポンプの入水部分です。
蛇口から高圧ポンプまで、分岐ホースやフィルター、電磁弁を繋ぎます。

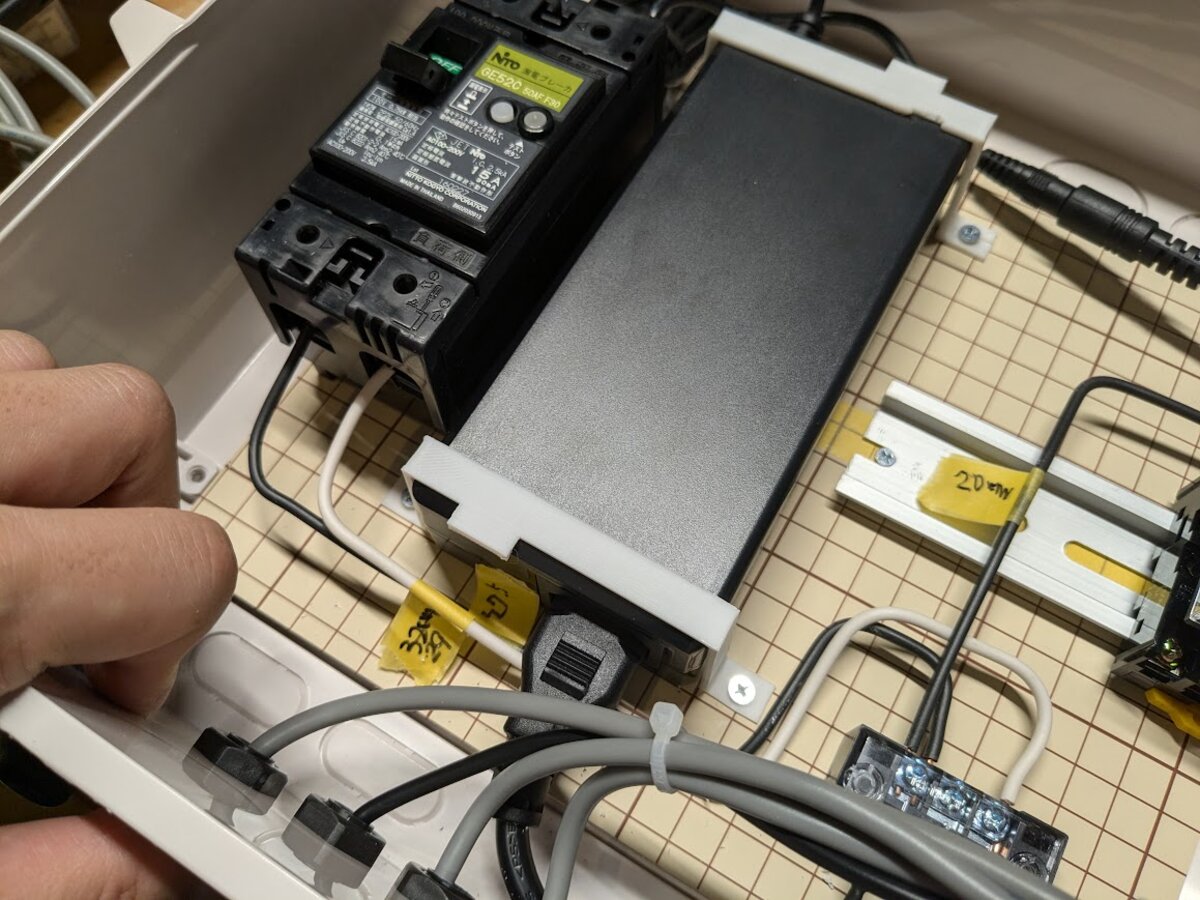

制御盤には、200Vのコンセントの入力、出力があります。
入力はハウスのコンセントへ。 出力は高圧ポンプへ繋ぎます。
DIY細霧冷房の使い方
取付方法と同様、ここでは簡単な説明だけ行います。
取付方法を詳しく知りたい場合は、専用ページやYoutubeをご覧ください。
何時から何時まででミストを放出するか決めます。

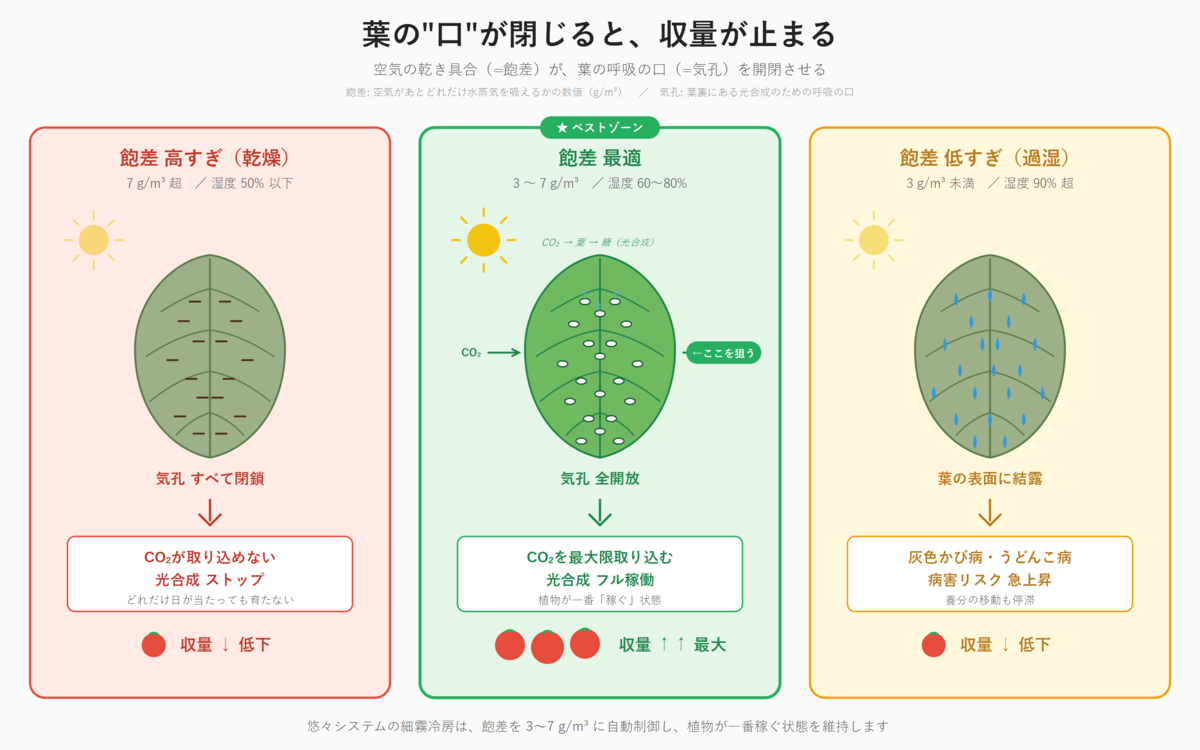

放出する飽差を決めます。飽差は数値が大きくなる程、乾いていることを表します。
常に放出しっぱなしではなく、出して、止めて、出して…を繰り返しします。
30秒出して、30秒休んで…みたいな。
制御盤にあるボタンを押し、スマートフォンのアプリから操作すれば簡単にネットに繋がります。
データロガーで取得した値が取り込まれ、それを元に自動動作が行われます。
後は条件に従って、自動でミストが放出されます。

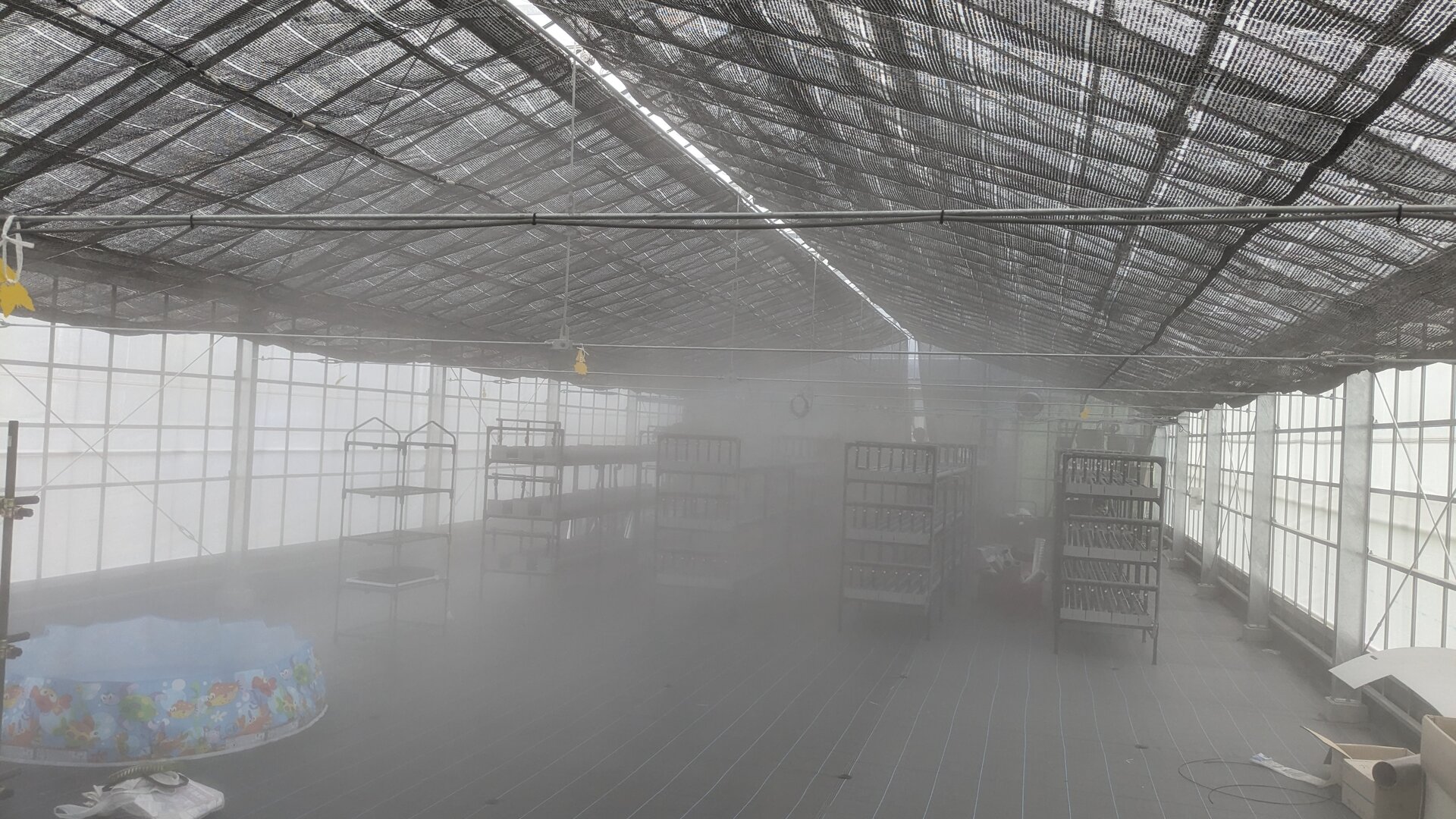

開発者 悠々日中の乾いた時に、自動でミストが放出されます。
夕方前や、湿度が高い時には自動で停止します。
自動で動くため、今後することはメンテナンスくらいです。
税込み価格
一式 638000円
200㎡まで対応している全部材が含まれます。
もっと圃場が広い場合などはお気軽にご相談ください。
一式内容
タッチパネル制御盤、高圧ポンプ、微細ノズル（50個）、各種ジョイント、耐圧ホース、低圧用ホース等の部材など。
よくある質問
- 井戸水でも使えますか？
-
極力、水道水をオススメします。ですが、井戸水もフィルターを使えば可能かもしれません。
実際に井戸水を使って動かした例もあります。（2024年4月現在 4カ所）
水質は地域によって違うため、フィルターを複数使うなど対応できるかと思います。良ければ相談してください。 - 100Vでも使えますか？
-
要相談ですが、200Vを強くオススメします。
200Vと比べると、100Vでは、放出した瞬間のミストの粒が大きくなる（＝水滴になりやすくなる）気がします。
また、別のポンプを用意するために価格が高くなり、納期が延びます。
注文方法
以下よりご連絡ください。
動作状況をご確認するために、私のビニールハウス見学も可能です。
実際に動いている様子が見たい
Youtubeでの紹介
近日中に公開予定です。
実際に見る場合
兵庫県宝塚市にあるビニールハウスにて動いている様子をご覧いただけます。
以下、見学フォームよりご連絡ください。
JR大阪駅から最寄り駅まで電車で30分。駅から徒歩9分（タクシー1メーター）で圃場に到着します。
納品実績＆どうなっているか

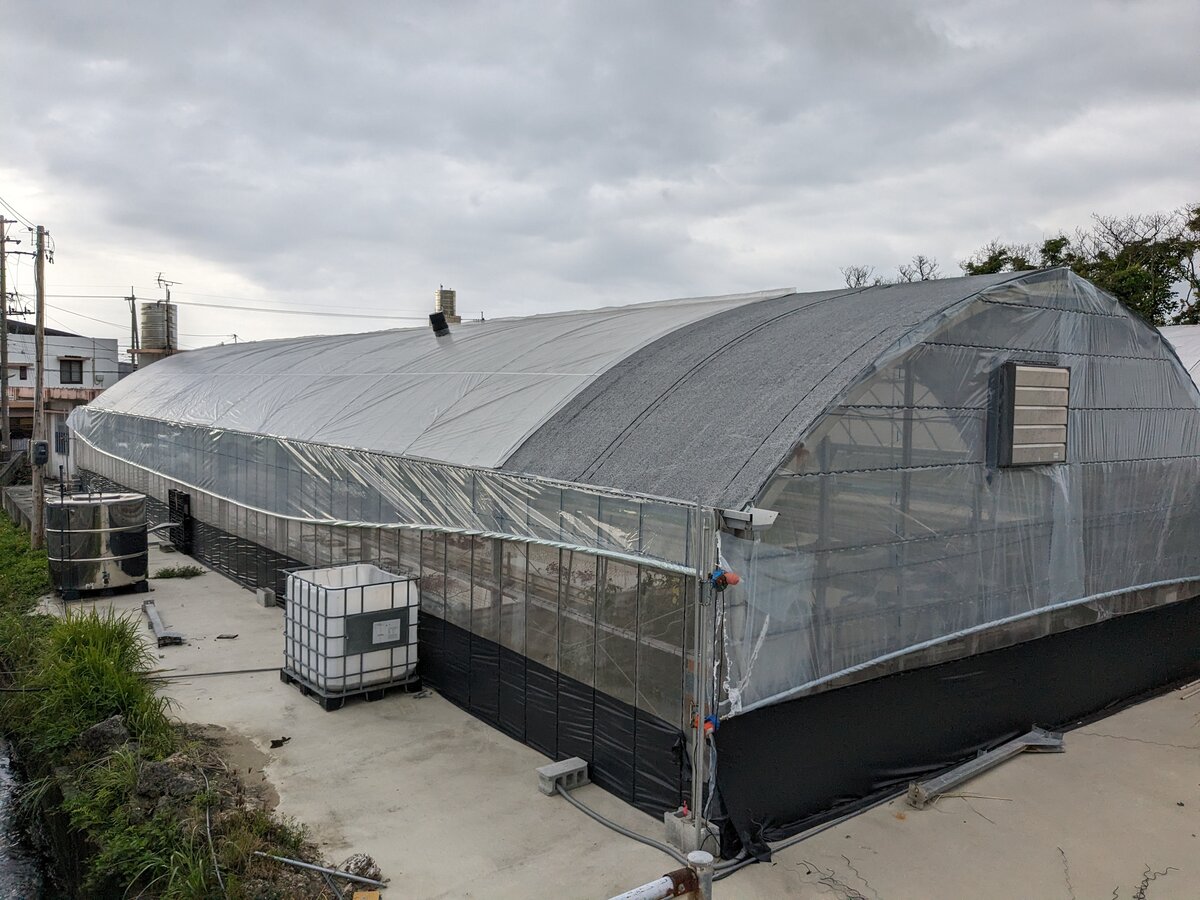

沖縄県 アルファームさん

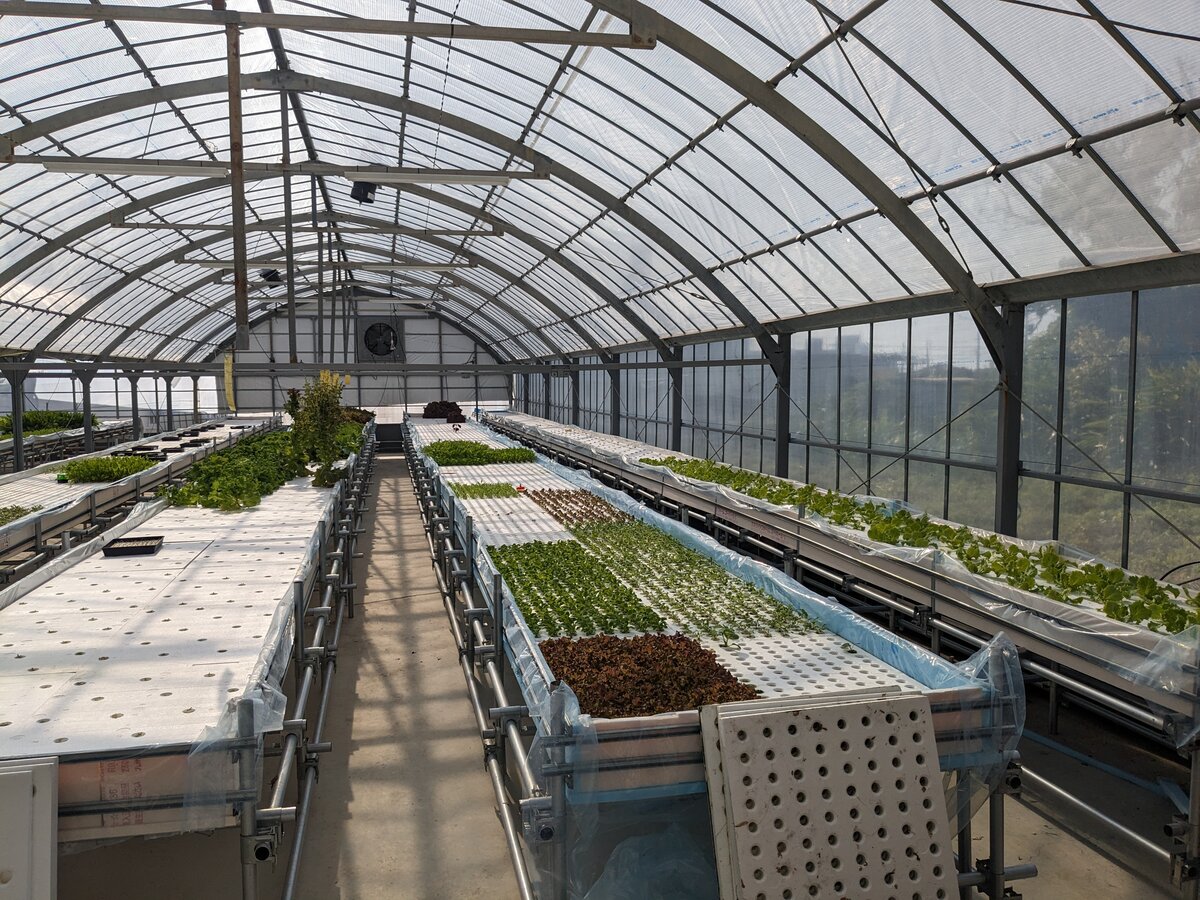

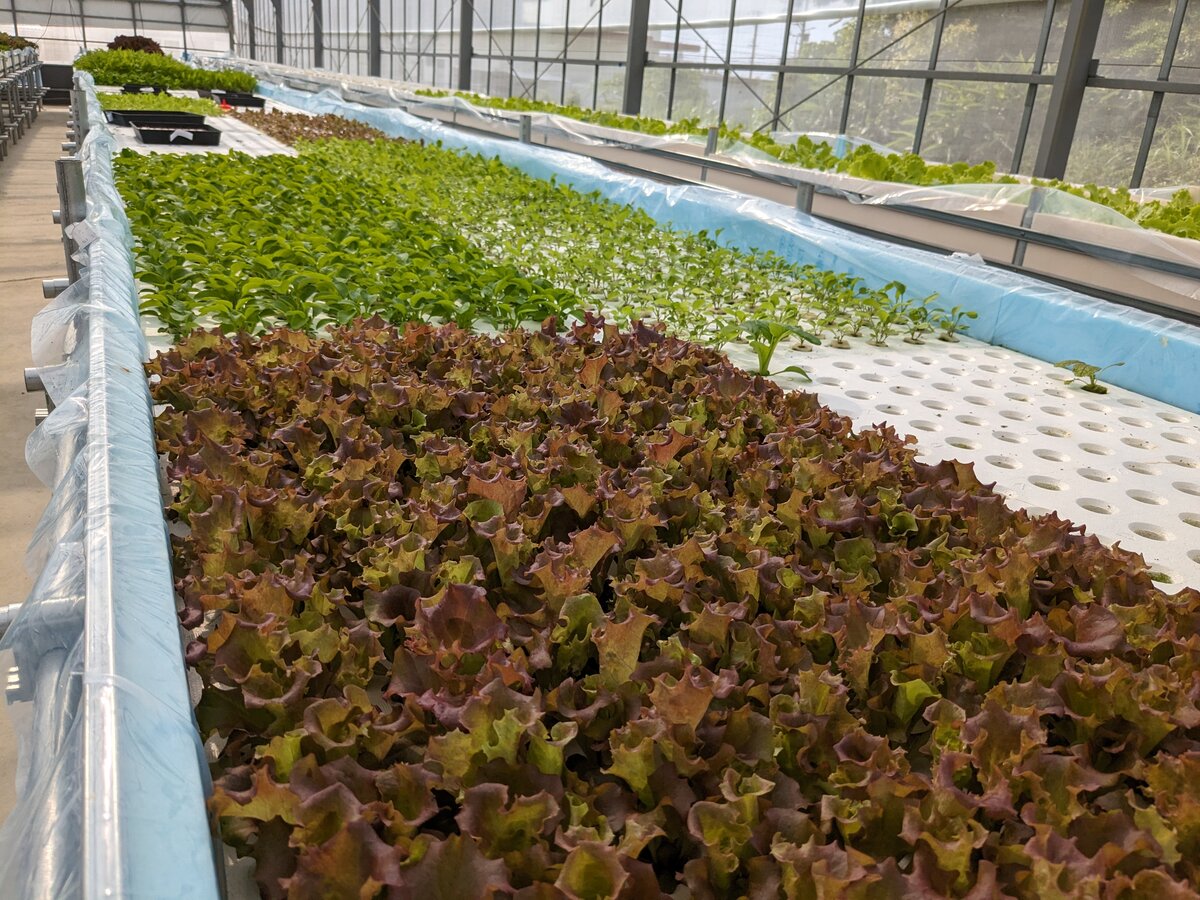

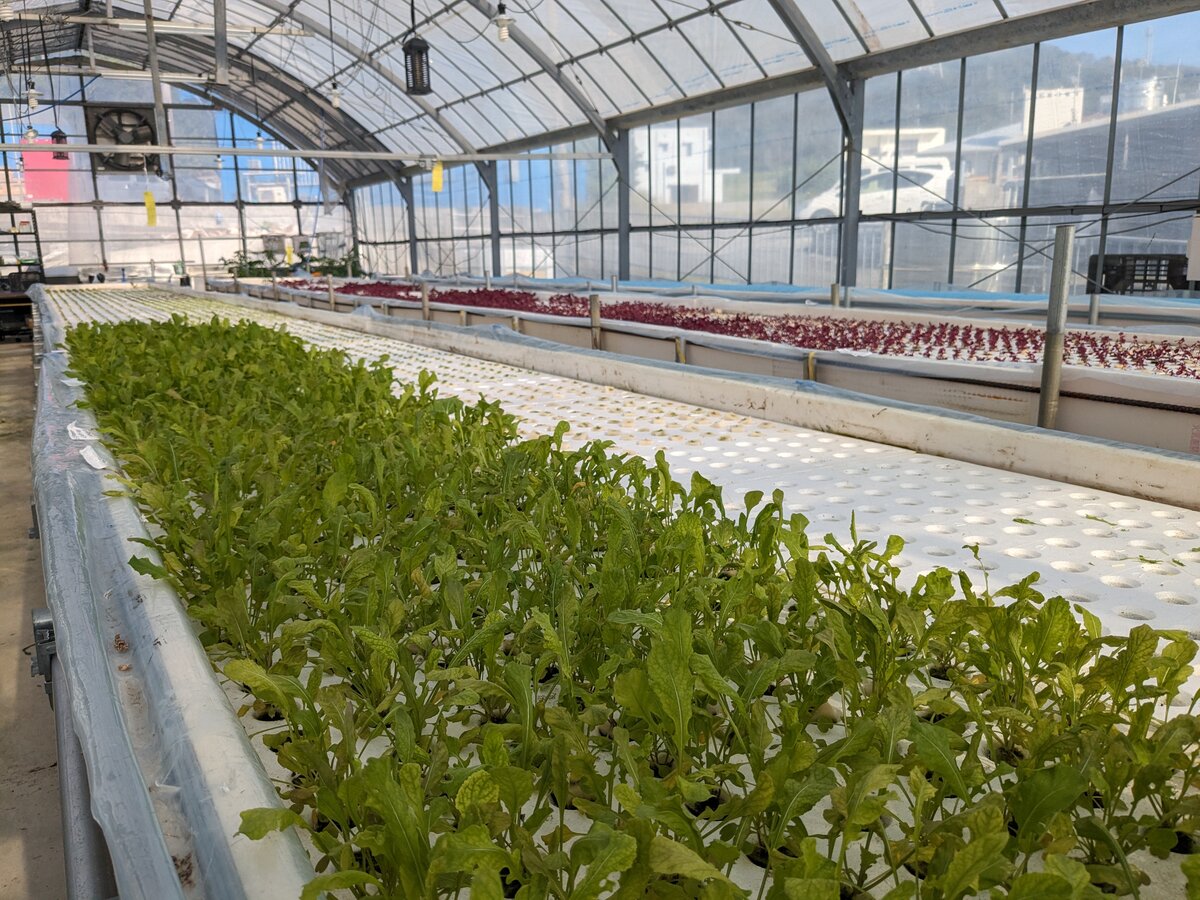

ハウス内、ベビーリーフ栽培。
