ハウスの中で細霧冷房ポンプが壊れたとき、「メーカーに連絡して、修理に来てもらって、見積もりを待って…」では、夏の暑さは待ってくれません。
私たちは農家であるため、「修理する権利」を、農家に渡す側に立ちたいと考えています。細霧冷房ポンプ交換の手順を全公開します。
このシリーズでは、悠々システムの細霧冷房をお使いの方がポンプヘッドを自分で交換できる範囲を、写真付きで順番に公開していきます。
こういう症状なら、ポンプ交換のサインです
- 圧力計の針が上がらない（4〜6MPa まで届かない）
- ノズルから霧が出ない／出方が弱い（※先にノズル詰まりも疑ってください。第2回で扱います）
- ポンプ本体からオイル漏れ・異音
- モーターは回っているが、水が押し出されていない
ポンプヘッド（先端の水を圧送する部分）が寿命を迎えると、上のような症状が出ます。モーター側は元気なまま、先端のポンプヘッドだけ交換すればもう一度しっかり霧が出るようになります。
こういう症状ならモーター側の原因が怪しいです
- 激しい異音がする
- 樹脂が溶けたような匂いがする
- 異常加熱している
これらのサインが出ているときはモーター側の故障の可能性があります。無理に運転を続けず、まずは施工サポートまでご相談ください。
用意するもの
| 品目 | 数量 | 備考 |
|---|---|---|
| 予備のポンプヘッド | 1個 | 悠々システムでお買い求めいただけます |
| モンキーレンチ | 1本 | ボルト4本を外す用 |
| エンジンオイル 15W-40 | 適量（窓の半分まで） | 自動車用・バイク用どれでもOK |
| ウエス | 数枚 | オイル拭き取り用 |
オイルの粘度は 15W-40 で固定 です。高級銘柄でも、ホームセンターで買えるリーズナブルな銘柄でも、15W-40 ならどれでも構いません。
ポンプを長持ちさせる本当のコツは、「同じ15W-40でも、高級なオイルを長く使うより、リーズナブルなオイルを月1回きっちり交換すること」。新しいオイルが入っているかどうかが、ポンプの寿命を決めます。
特に、春〜秋にかけてはポンプ稼働時間が伸びますし、一度の動作時間が長い場合、もっと高頻度に変えても問題ありません。
交換手順（全7ステップ）
準備2ステップ＋本作業5ステップに分けて説明します。
ステップ0：作業前の安全確認
作業前に必ず電源を落とし、配管側の元栓も閉めてください。感電・漏水を防ぐための最重要ステップです。
ステップ1：配管を外す前に、写真を撮る
配管をいったん外す場合は、外す前に必ず写真を撮っておくことをおすすめします。元に戻すときに迷わなくなります。
配管の外し方は、モンキーレンチで高圧ホースの「ジョイント」（ポンプ側の継手）を緩めるのが一番容易です。ホースだけを抜こうとするよりも、ジョイントごと外す方がスムーズに作業できます。
ステップ2：ボルト4本を外す

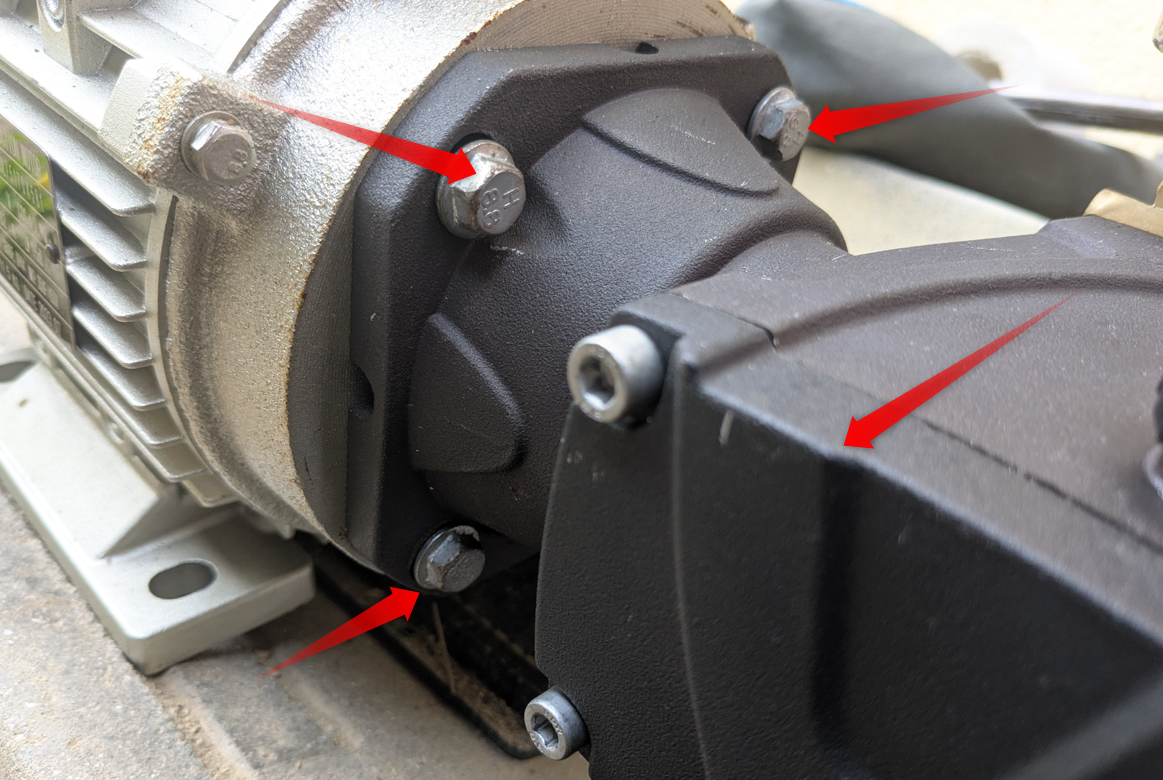

ポンプ先端のフランジ（ポンプヘッドとモーター側をつなぐ、丸い金属の継ぎ目）部分に、ボルトが4本あります（赤矢印）。モンキーレンチで4本すべて外してください。
外すと、先端のポンプヘッドが手前に抜けてきます。奥に残るのがモーター側、手前に外れるのがポンプヘッドです。
ステップ3：軸の切り欠きを合わせて、新しいポンプヘッドを差し込む
ここが一番大事なポイントです。覚えるのは1つだけ — 「奥の凸を、先端の凹に差し込む」です。

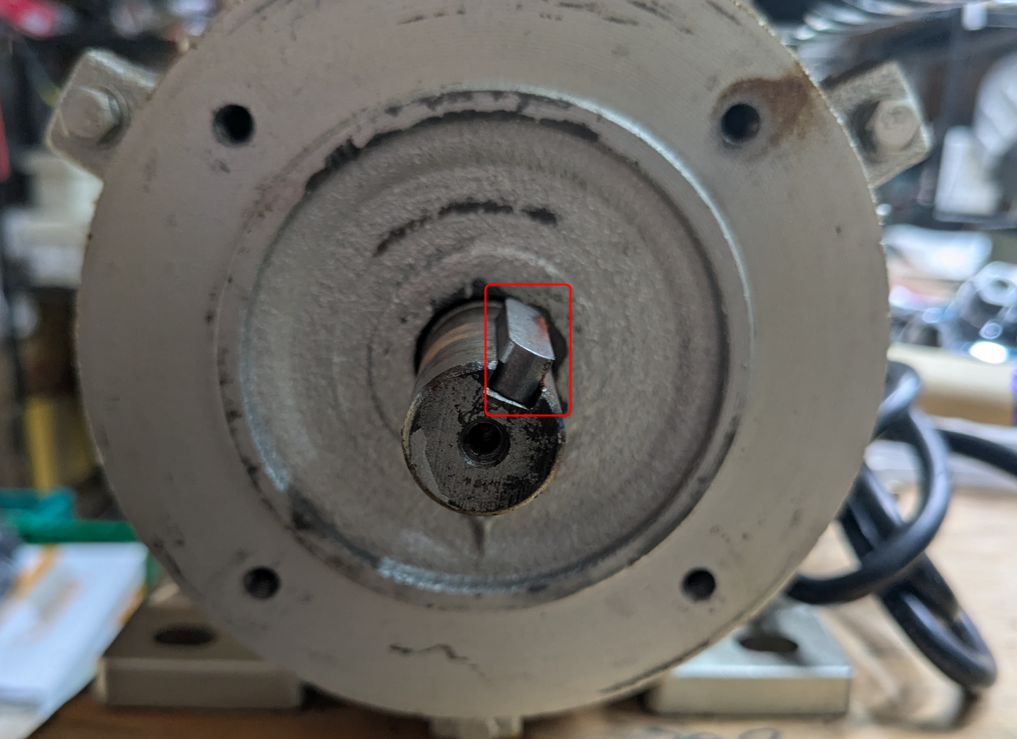

モーター側の軸（奥）には、出っ張り（凸）があります。

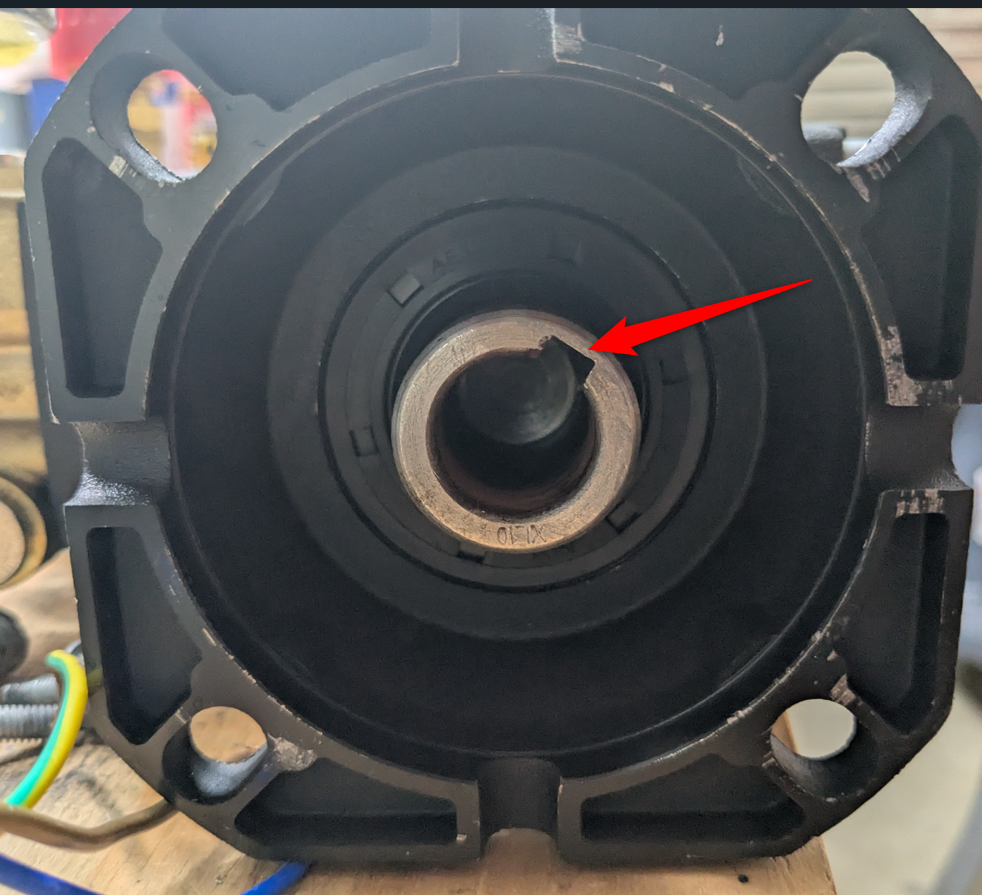

ポンプヘッド側（先端）には、対になる溝（凹）があります。
新しいポンプヘッドを差し込むときは、奥の凸が先端の凹にはまる向きに合わせてから、まっすぐ押し込んでください。
凸と凹の向きが合っていないと、ヘッドが奥まで入りません。一度抜いて、ポンプヘッドをくるっと回して向きを変えてから入れ直してください。力で押し込むとフランジ面を傷めます。
ステップ4：ボルト4本を締め直す
ステップ2で外したボルト4本を、そのまま元の穴に戻して締めます。
トルク値の指定はありません。「がたつきがなく、手で揺すっても外れない」状態になればOKです。締めすぎてフランジを割ると本末転倒なので、感覚で十分です。
ステップ5：オイルを「窓の半分まで」入れる

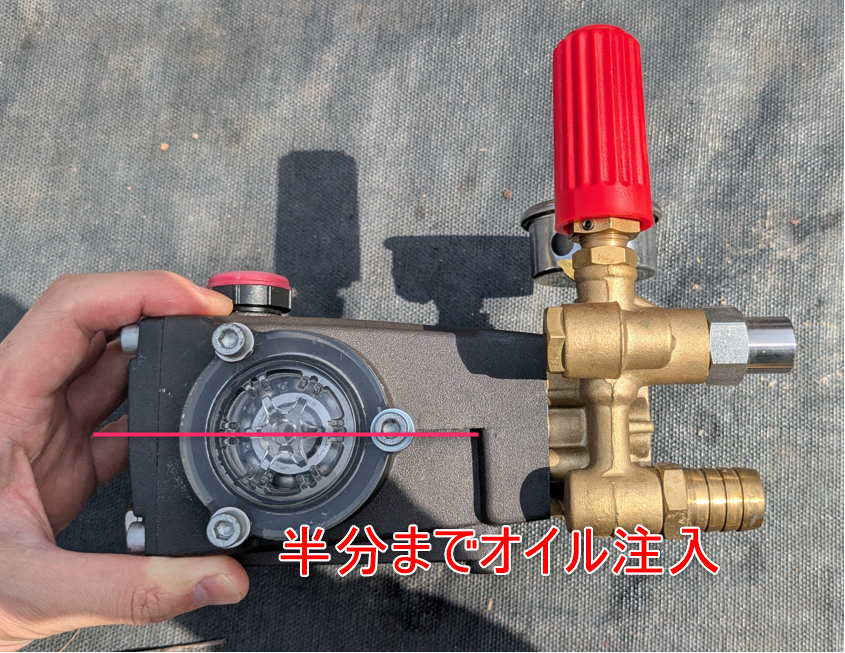

ポンプ側面のオイル窓を見ながら、窓の真ん中（半分）まで 15W-40 のエンジンオイルを注入します。
- 入れすぎ：オイル漏れの原因になります
- 少なすぎ：内部の摩耗が早まります
「窓の半分」を基準に、オイル量を必ず目視で確認してください。
ステップ6：試運転して、圧力を 4〜6MPa に調整
最後に水・電源をつないで試運転します。
ポンプには圧力計と圧力調整バルブが付いています。
- バルブを時計回り（締める方向）→ 圧力UP
- バルブを反時計回り（緩める方向）→ 圧力DOWN
圧力計を見ながらバルブを回し、針が 4〜6MPa の範囲に入るように合わせてください。これで完了です。
- 圧力計の針が 4〜6MPa の範囲で安定している
- オイル窓のオイルが 窓の半分 の位置にある（停止5分後に確認）
- 各ノズルから霧が出ている
- ポンプ本体・配管接続部から 水漏れ・オイル漏れがない
- 運転中に 異音・異常振動がない
5項目すべてクリアで交換完了です。1つでも気になる点があれば、運転を止めて施工サポートまでご相談ください。

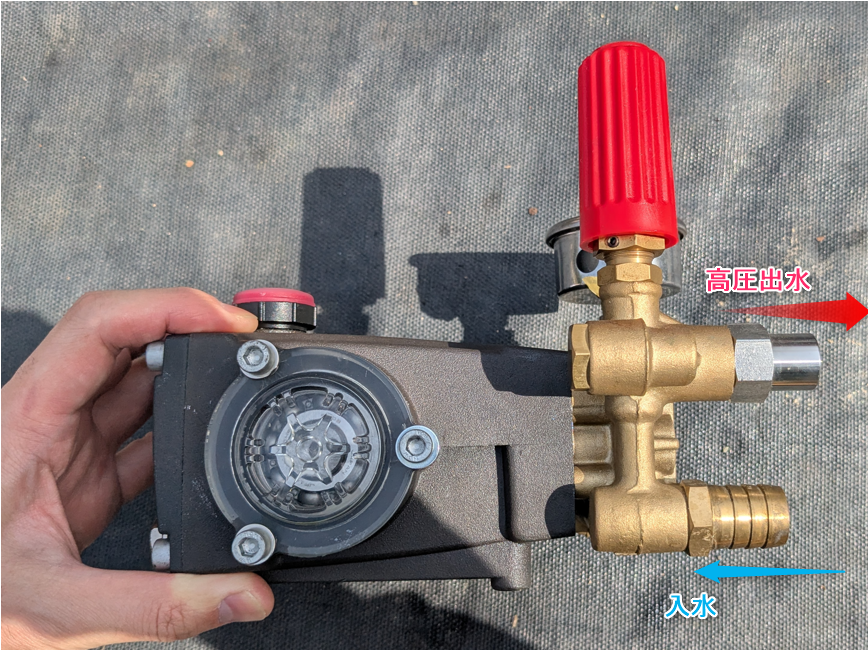

配管位置（参考：入水・出水ポート）
長く使うためのメンテナンスのコツ
ポンプの寿命を決めるのは、ほぼオイル交換の頻度です。
| 推奨頻度 | 内容 |
|---|---|
| 月1回 | オイル全量交換（窓の半分まで） |
| 季節の変わり目 | フィルター・ノズルも合わせて点検 |
| 異音・圧力低下時 | すぐに点検（放置するとポンプヘッドまで傷む） |
「リーズナブルなオイルを頻繁に」が、長く使う最大のコツです。
よくある質問（FAQ）
- ポンプヘッドだけ別途購入できますか？
-
はい、別途ご購入いただけます。価格は12万円〜(仕様により変動)。お問い合わせフォームからご連絡ください。
- 他社製のポンプでも使えますか？
-
使えません。悠々システムの細霧冷房は専用設計のため、他社ポンプとの互換性はありません。
- 古いオイルの処分はどうすれば？
-
自動車整備用の「オイル廃棄パック」が便利です(例：Amazonの廃棄パック)。お住まいの自治体のゴミ出しルールに従って処分してください。
- シーズンオフの保管で気をつけることは？
-
もっとも長持ちさせるコツは、毎日1回でも運転を続けることです。完全に止める場合は、ノズルをすべて外して保管してください。再開時は、 ホース内のミネラルカス(白い結晶)を流すため、末端のノズルを外した状態で20秒ほど放水してから、ノズルを取り付けてください。
- 交換中・交換後に違和感があったら？
-
無理に運転を続けず、すぐに施工サポートまでご連絡ください。早めの対応がポンプ本体までの被害拡大を防ぎます。
自分で交換するのが難しい場合
「写真と現場の機械が違う気がする」「電源・配管側に不安がある」「シーズン直前で失敗できない」——そんなときは、施工サポートをご利用ください。
- ハウス全体の細霧冷房設計・施工
- 既設ポンプの現地交換・点検
- ノズル配置・配管の見直し相談
次回予告
修理シリーズ #02：ノズル詰まりを自分で取り除く
霧の出方がムラになる・一部のノズルだけ出ない、というときの対処法を写真付きで公開します。
