悠々システムの製品には、センサーや配線の延長にXHコネクタという白い小さな樹脂コネクタをよく使っています。土壌水分センサー、細霧冷房の水位センサーなど、いろいろな部品でこの同じ形のコネクタが登場します。
この記事は、そのXHコネクタの取り付け方だけを1本にまとめた記事です。他のメンテナンス記事を読んでいて「このXHコネクタの付け方は？」となったときに、この記事に戻ってきていただければと思っています。
できることは、金属端子（ピン）を樹脂ハウジングに差し込んで、コネクタを組み立てる手順の説明です。できないこととして、この記事だけでは、お使いの機器ごとの線の色の意味（どの色が何のセンサー用か）までは分かりません。それは各製品の取扱説明書、または個別の記事をご確認ください。
こんなときに使う記事です
- センサーの延長ケーブルが届いて、初めて自分でコネクタを組み立てる
- コネクタが外れてしまった、または端子が抜けてしまい、付け直したい
- 現場で配線をやり直したい、配置を変えたい
金属端子（ピン）の爪は、無理に押し込むと折れます。折れてしまうと、圧着からのやり直しになり、専用工具が必要になります。向きが分からないときは、力を入れず、一度立ち止まって確認してください。
また、製品によって線の本数（芯数）と色の順番が異なります。この記事では代表的な例を写真つきで紹介しますが、色の並びは必ずお届けした製品の実物・説明書を優先してください。
用意するもの
| 品目 | 備考 |
|---|---|
| XHコネクタ付きケーブル | センサー・延長ケーブルに同梱、または悠々システムから取り寄せ |
| 樹脂ハウジング（白いカバー） | ケーブルに付属。芯数は製品により異なる（3〜4芯が多い） |
| 金属端子（爪付き） | 各線の先端に圧着済み |
| 特別な工具 | 不要（手作業で組み立てられます） |
XHコネクタとは（物証写真）
XHコネクタは、白い樹脂のハウジング（外側のカバー）と、電線の先端に圧着された小さな金属端子（ピン）の組み合わせでできています。

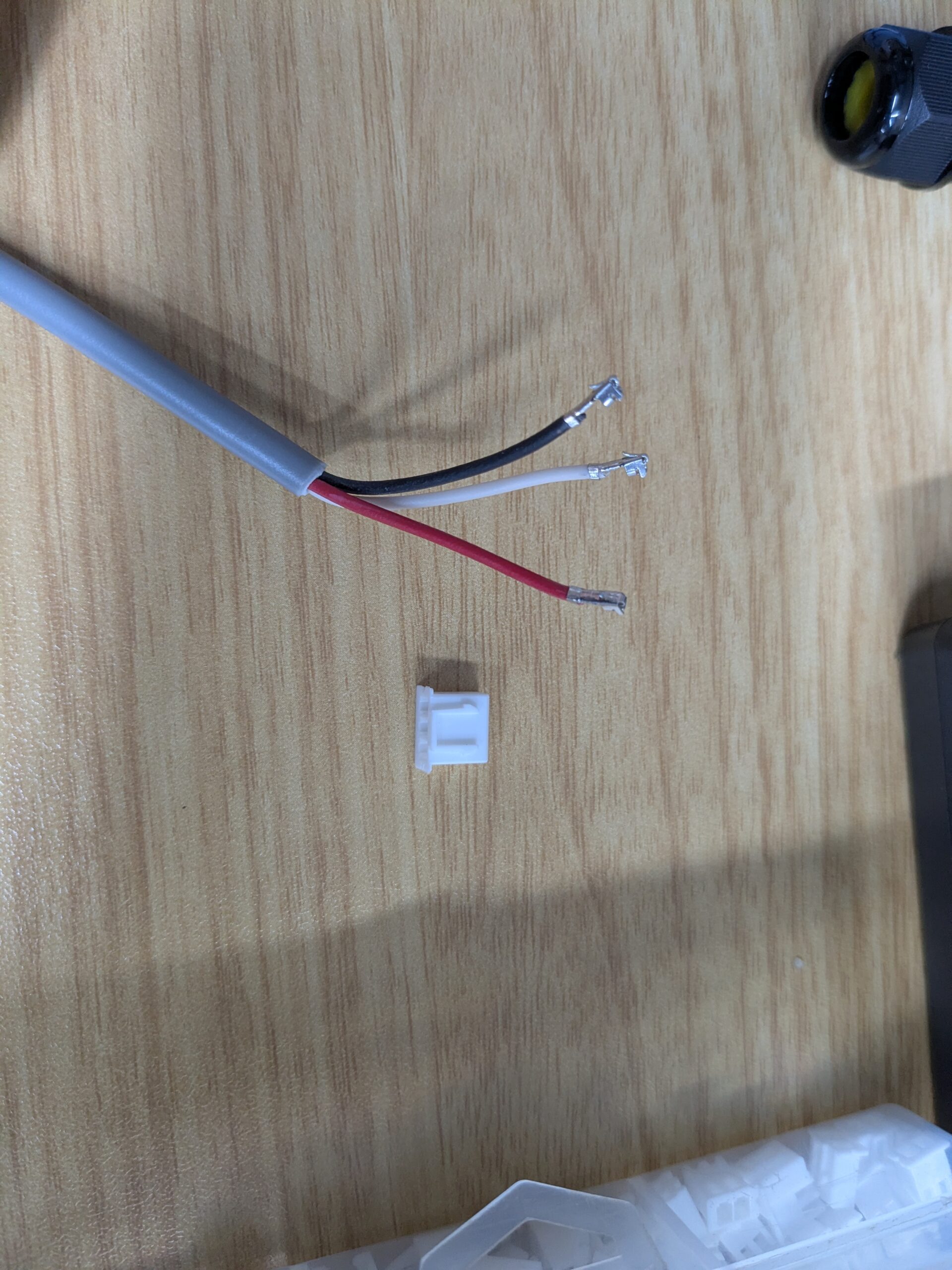

下の写真は、悠々システムの制御盤に取り付ける前の状態です。3本の電線（黒・白・赤）が、それぞれ金属端子を介して白い樹脂ハウジングに差し込まれています。
この写真は3芯（黒・白・赤）の例ですが、土壌水分センサーなど4芯（黒・白・緑・赤）のケーブルを使う製品もあります。芯数・色の並びは製品によって異なるため、この記事はあくまで「組み立て方」の説明として読んでください。
取り付け方法（全4ステップ）
まず、ケーブルの先端についている白いコネクタを手に取ってください。
樹脂ハウジングに挿し込む前に、お手元のケーブル・取扱説明書に記載された色の順番を必ず確認してください。
参考例として、土壌水分センサーの延長ケーブルでは上から黒・白・緑・赤の4色順になっています（この色順は土壌水分センサーの例です。お使いの製品と異なる場合があります）。
色の順番が違うと、センサーやスイッチが正しく機能しません。差し込む前に必ず確認してください。
白いプラスチック部品（樹脂ハウジング）には、上下の向き（天地）があります。
ハウジングをよく見ると、片面に小さな溝（みぞ）があります。この溝は、金属端子の爪がハマるための受け口です。挿し込みの向きを決める目印になるので、必ず確認してから次に進んでください。
各線の先端についている小さな金属端子を、樹脂ハウジングの穴に1本ずつ差し込みます。
差し込む向き：金属端子の小さな爪（ツメ）が、樹脂ハウジングの溝にハマる向きで挿し込んでください。「カチッ」と軽い手応えがあれば、正しく入っています。
- 力を入れすぎない — 奥までスッと入ります
- 「カチッ」と感じたら、軽く引っ張って抜けないことを確認
- 抜けてしまう場合は、向きが逆の可能性。180度回転させて再度試す
向きを間違えて無理に押し込むと、爪が折れて引っ込んでしまい、溝に引っかからなくなります。繰り返すと金属疲労で折れることもあります。
折れてしまうと金属端子の取付直しが必要となり、専用の圧着工具がいります。確認してから作業するのが、結局一番早いです。
組み上がったコネクタを、機器（制御基板・制御盤・データロガーなど）側の差し込み口に挿します。
差し込み口の白いソケットに、コネクタをまっすぐ押し込んでください。斜めに挿すとピンが曲がることがあるので注意してください。奥までしっかり挿さっているか、軽く押してから手を離して確認してください。
- 線の色の順番が、お手元の製品の指定どおりになっている
- 樹脂ハウジングの天地（溝の向き）を確認した
- 金属端子すべてが「カチッ」と入り、軽く引っ張っても抜けない
- 機器側のソケットに、ハウジングがまっすぐ奥まで挿さっている
- センサー・スイッチの値や動作が正常に確認できている
すべてクリアで取付完了です。1つでも気になる点があれば、無理をせず施工サポートまでご連絡ください。
よくある質問（FAQ）
- 爪を折ってしまった場合はどうすれば？
-
金属端子の圧着には専用工具が必要です。お手元で修復しようとせず、施工サポートまでご連絡ください。新品のケーブルを送付するか、現地でご対応します。
- 線の色の順番が分からなくなりました
-
お手元の製品の取扱説明書、または該当製品の個別記事をご確認ください。色の並びは製品によって異なるため、この記事だけでは断定できません。
- 取り付けたのにセンサー・スイッチが反応しません
-
まず線色の順番を再確認してください。次に、ハウジングが機器側に奥まで挿さっているか確認します。それでも改善しない場合は、ケーブル断線や基板側のトラブルの可能性があります。写真を添えて施工サポートまでご連絡ください。
- 屋外配線で気をつけることは？
-
XHコネクタ部は防水ではないため、屋外設置時は防水ボックス内に収めるか、自己融着テープで保護してください。直射日光や雨水にさらすと接点不良の原因になります。
- どの製品で使われていますか？
-
土壌水分センサーの延長ケーブル、細霧冷房の水位センサーなど、悠々システムの複数の製品で同じ形のXHコネクタを使用しています。芯数（3〜4芯）や色の並びは製品によって異なります。
自分で作業するのが難しい場合
「向きがよく分からない」「爪を折ってしまった」「取り付けたのに反応しない」——そんなときは、無理に進めず施工サポートをご利用ください。
- 状況の写真を添えてご連絡
- コネクタ・ケーブルの交換対応
- 現地でのご対応（要相談）
